霍尔德电子全自动接触角测试仪产品手册：技术参数及维保全规范

二、核心技术参数规范

1.主机基础参数

• 外形尺寸：715mm (长)×220mm (宽)×590mm (高)

• 主机重量：23kg

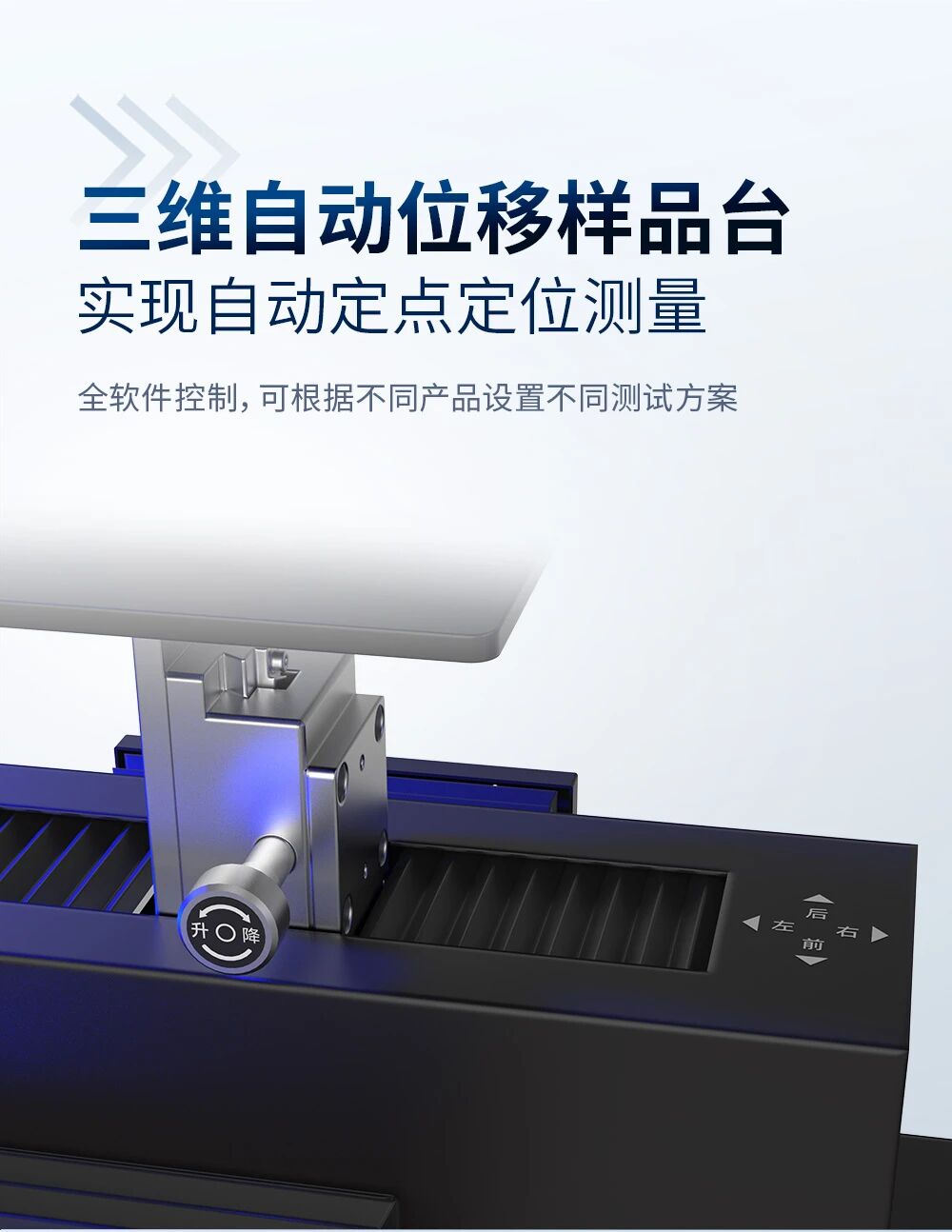

• 载物台尺寸：120mm×120mm，支持三维电动调节。

• 供电规格：220V

• 整机支持水平校准，适配不同实验台安装环境。

2.接触角测量参数

• 测量范围：0°~180°

• 测量精度：±0.1°

• 测量模式：自动测量、手动测量、动态测量

• 拟合算法：宽高法、圆拟合法、椭圆拟合法、多项式拟合法、Young-Laplace 拟合法、ADSA-NA 拟合法。

• 支持双边接触角同步测量，可全面分析材料表面润湿均匀性。

3.表面张力与表面能参数

• 表面张力测量范围：0.01~2000mN/m，分辨率 0.001mN/m

• 测量方法：悬滴法（Young-Laplace 拟合法）

• 表面能计算方法：Fowkes、OWRK、Wu、Zisman、EOS

• 润湿性分析：支持粘附功、浸湿功、铺展系数自动计算。

4.进样系统参数

• 滴液方式：双通道微量注射泵，软件全程序控制。

• 滴液精度：0.01μl

• 注射器规格：玻璃微量进样器，容量500μl。

• 针头规格：0.5mm、0.9mm 全不锈钢针头可选。

• 具备全自动滴液器清洗功能，杜绝样品交叉污染。

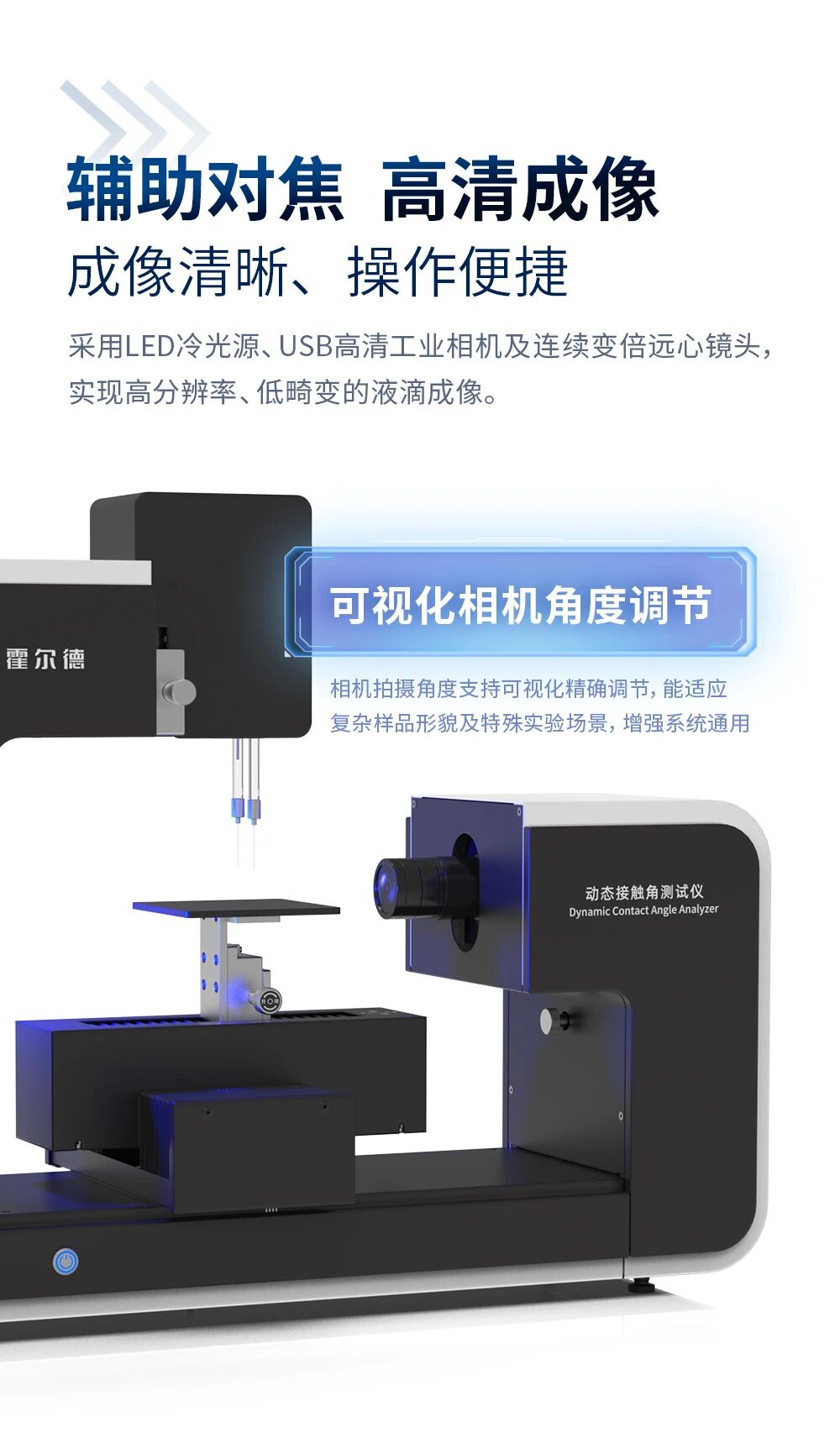

5.成像与数据系统参数

• 相机：USB高清工业相机，最高帧率30fps，最大图像分辨率2592×1944。

• 镜头：连续变倍远心镜头，放大倍率0.6~4.5倍。

• 光源：LED 冷光源（470nm），低畸变、无热损伤。

• 对焦方式：辅助对焦 + 辅助测距，降低操作难度，提升定位效率。

• 数据存储：可存储超 10 万条测量数据与对应图像，支持 PDF、Excel 多格式报告自动生成。

• 软件语言：支持中 / 英文自主切换。







四、运维与保养全规范

（一）标准操作流程

1.开机前完成设备水平校准，连接设备与电脑串口通信，开启配套分析软件；

2.安装微量进样器与针头，完成吸液后通过辅助对焦功能完成液滴成像定位；

3.根据测试需求选择测量模式与拟合方法，设置对应参数后启动自动测量；

4.测试完成后数据自动存储，支持一键生成标准化检测报告；

5.测试结束后执行滴液器自动清洗程序，排空管路后按规范关机。

（二）日常维护要点

外观与接口：定期检查接口连接紧固性，擦拭设备表面污渍；强腐蚀性试剂溅落需立即清理，避免腐蚀机身。

进样系统：每次测试后用去离子水冲洗针头至 pH 中性；有机试剂残留需用异丙醇超声清洗后用氮气吹干。

光学系统：镜头、相机污染后使用专业擦镜纸清洁，禁止用水直接冲洗。

存放环境：设备存放于温度≤50℃、湿度≤95% RH 的干燥通风环境，避免阳光直射、强振动与腐蚀气体。

五、多领域应用场景

材料科研：高分子、薄膜、涂层材料的润湿性能与表面能研究；

电子半导体：晶圆、光刻胶、电子元器件表面洁净度与润湿性能检测；

纺织轻工：纺织品、皮革、纸张的抗润湿性能测试；

生物医疗：医用材料、生物芯片表面润湿性评价；

工业表面处理：电镀、阳极氧化、喷涂工艺的表面质量管控。
